空调内机的主板故障是不通电，它这个不是用的开关电源，而是用变压器供电的，这种电源一般很难坏掉，所以我估计可能跟电源没有关系。先测一下这两个保险丝，看有没有问题。另一个也正常，现在给它接上了变压器，我们通上电试一下，上电没有听到蜂鸣器响，测一下电压，变压器输出交流12伏正常。

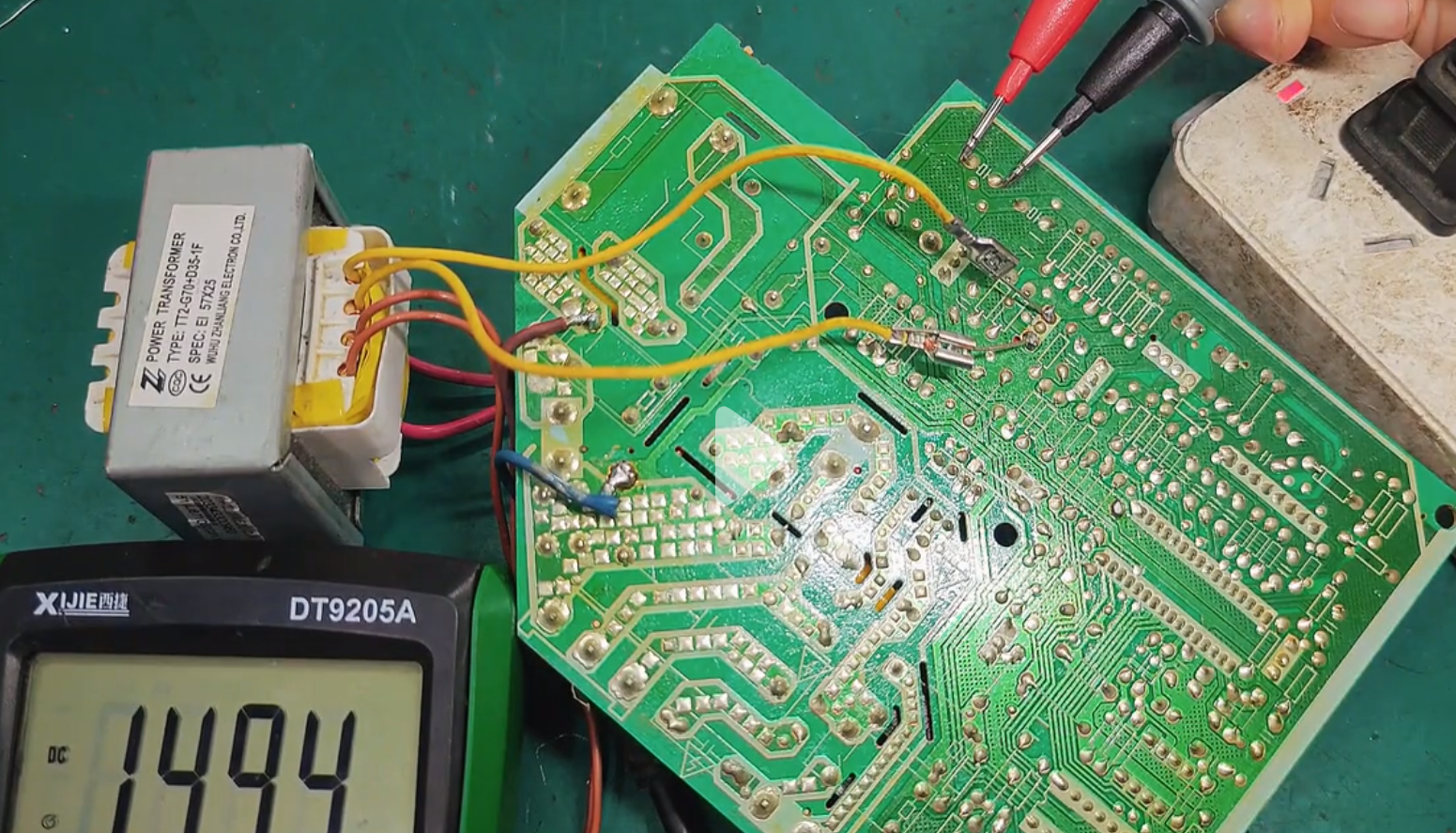

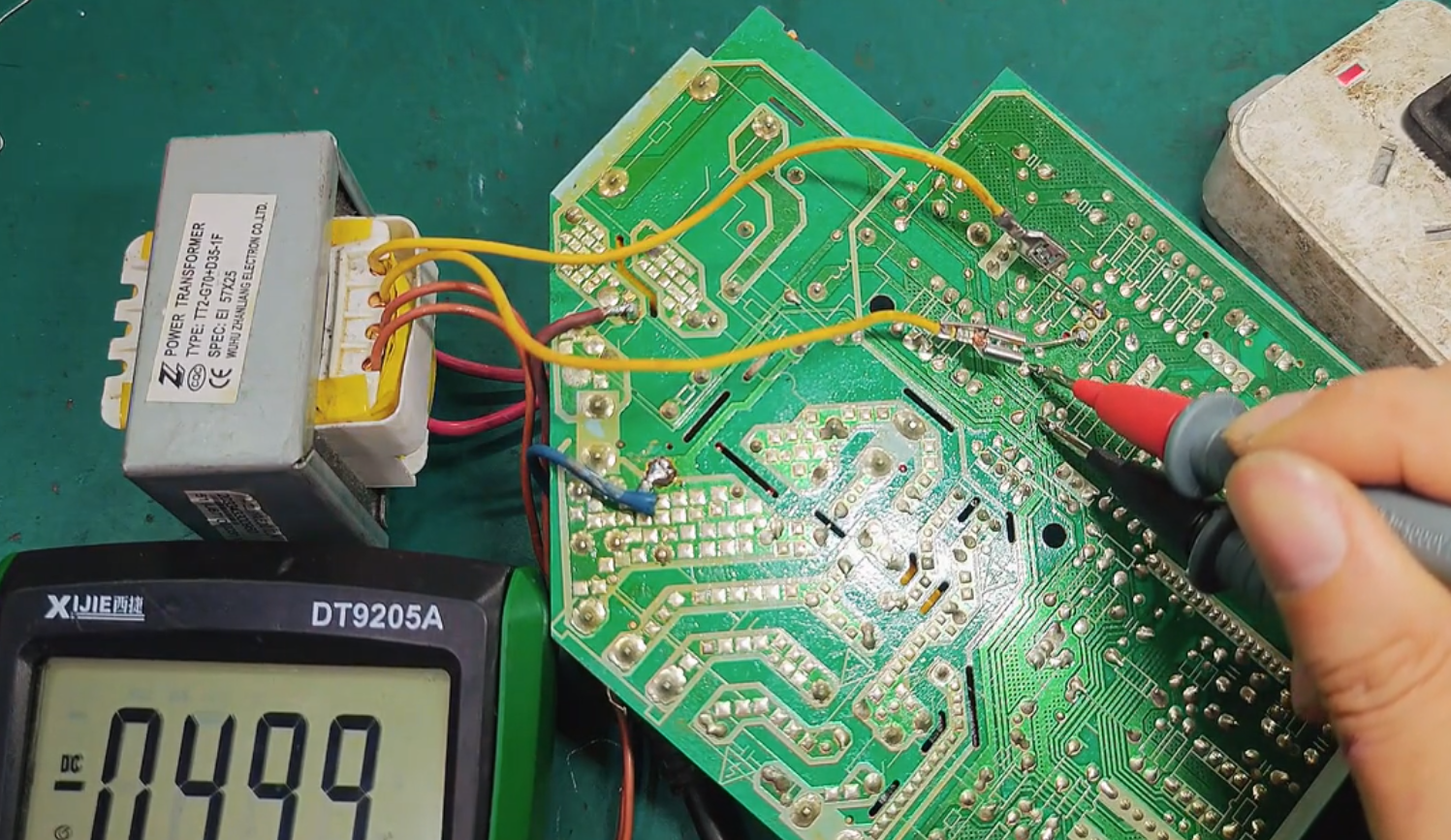

全桥整流滤波之后，现在变成了15伏直流电，没有问题，这个是给继电器供电的。然后会经过7805输出5伏电压给单片机，测量输出5伏也没问题，那可以排除供电原因了。
这个是应急按钮，按了按钮也是没有任何反应，不能开机，测一下按键好坏，不按的时候是5伏，按一下就变成0伏，按键也没有问题，那像这种情况我们就可以判定应该是单片机没有正常工作，单片机正常工作需要满足三个基本条件，第一个是它的供电之前测量5伏供电是没有问题的，第二个是它的复位电路，第三个是它的时钟，也就是晶振有没有正常工作。
接下来我们接上电源测一下晶振的工作波形，正常应该是一个正弦波，用示波器检测波形发现异常，那就可以判定单片机始终是有问题的。单片机边上这个蓝色的元件就是它的晶振是一个4兆的，现在把这个晶振给它更换掉了，我们再接上电源测试一下，这次上电就能够听到风门器响了，接上示波器再看一下晶振的工作波形，波形也有了，正弦波就是晶振坏了，导致单片机不工作出现了类似不通电的故障，测试一下应急按钮，也有反应了，可以正常开关机。
