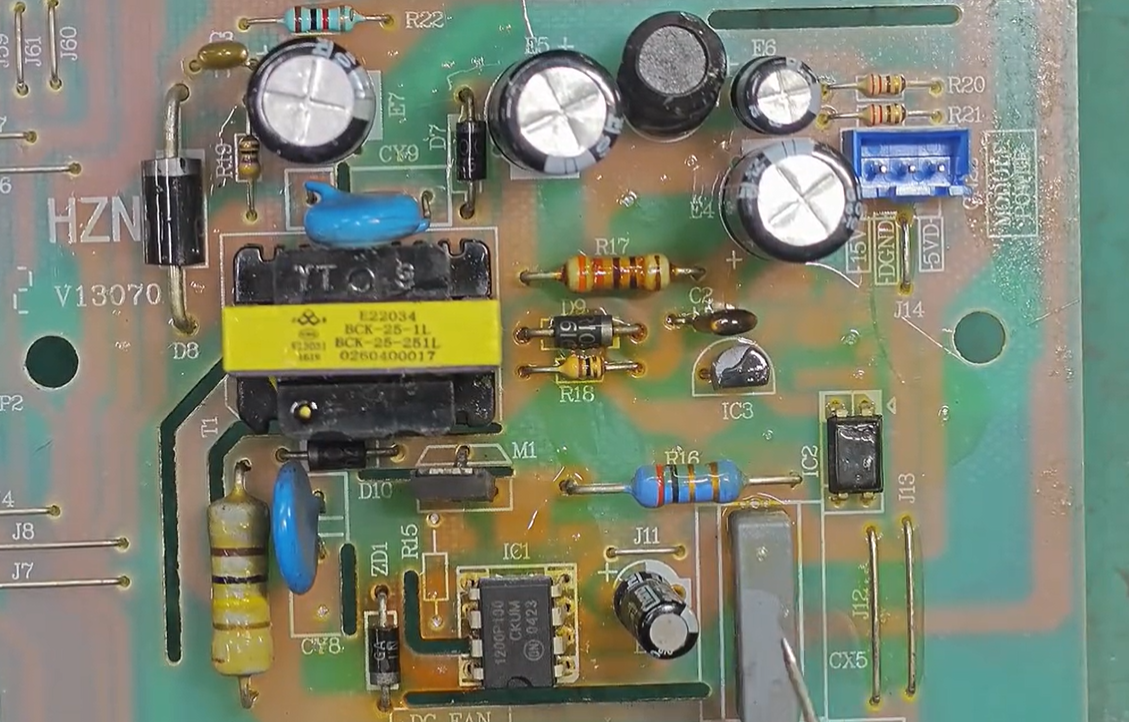

大家好，这是机修的一个变频空调的外机板，机器开机之后会显示一期故障代码，也就是通讯故障。网友自己检查一下是这个开关电源出问题了。这个电源芯片被更换过，但故障还是一样，这一块板其实也是比较好修，它电源部分是有几个通病的，第一个通病就是这个电阻出现问题，一般是阻值增大，这个电阻是两欧姆的，它是开关管的，电流检测电阻，这个电阻阻值增大之后，只要开关管一导通，这个电源芯片就会过流保护，最后会导致输出电压偏低，并且跳变。

第二个通病就是电源芯片旁边这个电解电容有问题，这个电容是电源芯片供电滤波电容，当这个电容坏了之后就会导致芯片一起震，然后因为供电不足又停震反复如此，最后导致电源输出电压偏低，而且跳变。

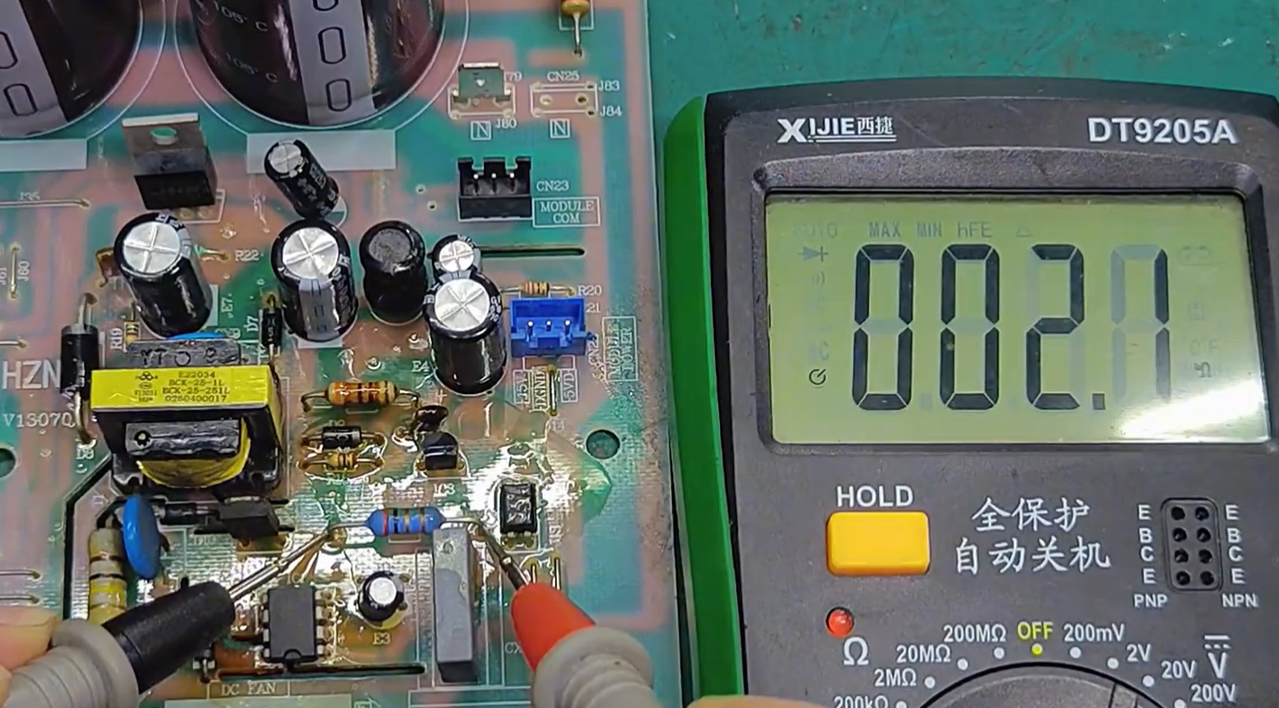

第三个是输出端的整流二极管有短路，引起电源芯片过流保护，导致短路的那一组电源没有输出，没有短路的那几组电源会输出电压偏低并且跳变。第四个是输出的滤波电容有问题，导致输出电压偏低跳变。接下来我们一个个排查，先测一下这个电流采样电阻，这个电流采样电阻是两欧姆的测量没有问题，接下来测量输出端的整流二极管，这个没有问题。

测量第二个正向0.1伏，反向测量也是0.1伏，因为这组电源输出端并联了一个110欧的假负载，所以测量正反两次都是0.1伏。没问题的。测量最后一组输出的诊疗接管也没有问题。接下来我们测一下电源芯片的供电滤波电容，上电测一下它的电压，如果这个电压低于10伏直接更换这个电容，如果这个电压高于10伏，就更换输出的滤波电容。

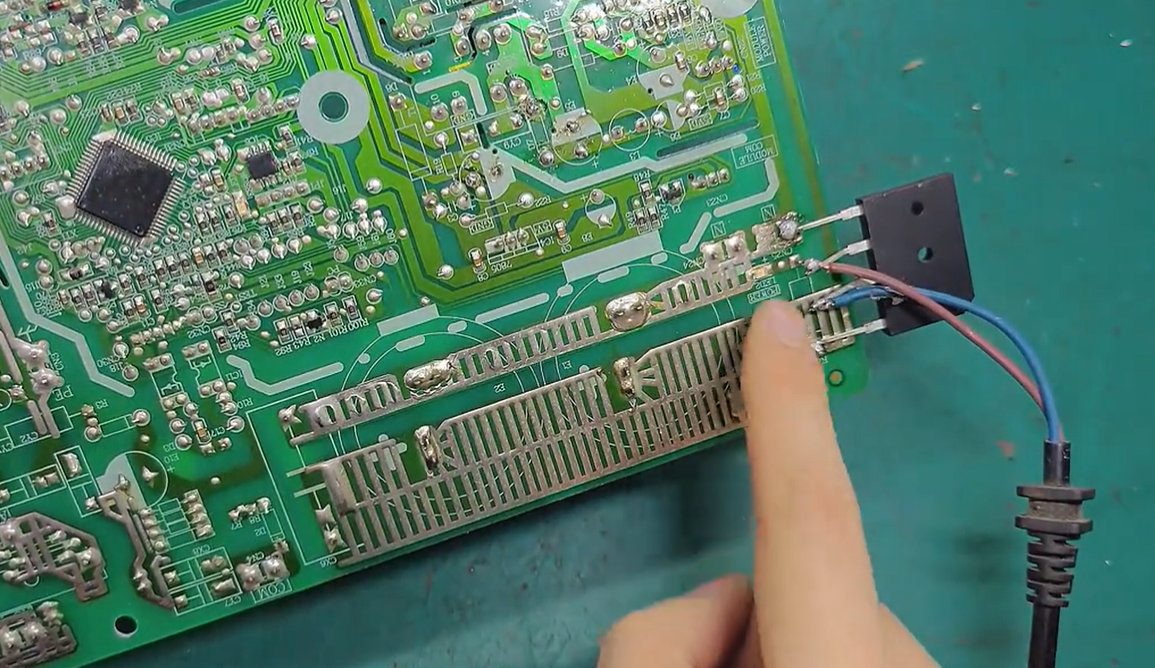

这个板输入电源整流是在模块板上，不在这个板上，所以测试的时候需要自己加一个整流桥堆。这个整流桥堆的输出正负极，我们并联在大滤波电容上，正极接正极，负极接负极，输入端我们接上电源线，连接插板这个板总共有两个电源指示灯，一个是这边主滤波电容上有一个这个灯亮，说明主滤波电路上面就有电。第二个是单片机边上有一个指示灯这个灯亮，就说明开关电源正常，如果这个灯不亮，就说明开关电源有问题，接下来给它接上电源，主滤波电容上面的指示灯亮的，然后单片机边上的灯不亮。

我们再测一下电源芯片的供电滤波电容看一下电压，测量电压发现是在7~8伏左右跳变，没有超过10伏，这样就可以直接判定是电源芯片的供电滤波电容有问题，如果它的电压超过了10伏，就是电源输出端的滤波电容有问题，接下来我们直接把这个电容更换掉，这个电容是50伏22微法的，更换了电容之后再次上电测试一下，可以看到现在CPU边上的指示灯就点亮了，说明开关电源应该是恢复正常了。

再次测量电源芯片供电滤波电容上面的电压，现在电压就在10伏以上了，测量电源输出12伏正常，测量5伏正常，测量15伏正常，接上检测仪再测试一下通讯能否正常连接。测试通讯没有问题，只要能够显示温度参数，就说明通讯连接上了，这个温度显示不正常，是因为没有接传感器的原因，现在就直接报了传感器故障，这个变频板现在就修好了。
