修一个12伏的开关电源，用来学习维修的，这个电源好友自己检查了一下，故障是指示灯不亮，无输出，主电压310伏是正常的，然后用我说的方法测量反馈没有问题，一般来说无输出跟这个反馈没多大关系，我们给他检查一下到底是哪里坏了，接下来我们直接商店检测一下。

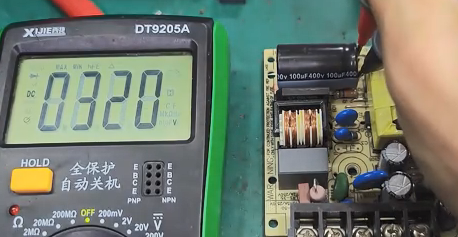

确实电源指示灯没有反应，测量输出也没有电压，输出端的整流二极管应该是被检测过，没有短路的，因为这么明显的问题的话，估计网友自己也可以检查出来的。测量主电压是有320伏的，然后我们给它断电，看看能不能放电，断电之后发现放电非澈慢，有可能是芯片没有启振，这个是它的电源芯片，看了一下它的启动电阻是直接接到交流输入端的，断电之后就没有了交流输入，有的芯片就不工作了，所以电容不能放电也是正常的。

接下来我们测一下芯片的供电，一般在芯片边上这个小电解电容就是它的供电滤波电容，直接测电容两端就可以了，测量芯片供电14.37伏，已经达到它的启动电压了，而且这个电压是非常稳定的，可以推断出电路没有启振，如果我启振的话，末丝管会消耗一部分的电流，这个芯片的供电电压肯定会偏低的，如果之后没有二次供电的话，就会重新起振，像这种情况我们首先查一下芯片的驱动输出，也就是这电源芯片有没有提供给莫丝管驱动信号，我估计是没有的，如果有信号的话，电源芯片的供电肯定会被拉低。这个电源芯片的型号是TEA18363，检测这个芯片的驱动。

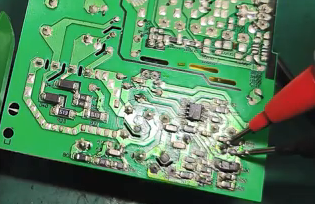

我们首先可以用外表二极管档测一下驱动眼角对地的压降是否正常，可以直接测量这个木丝管三级跟原级的压降，驱动正常的话，有一次测量压降应该是在0.6~0.7伏左右，另一次测量会大于这个数值，接下来我们测一下。第一次测量1.837伏，我们再调换表笔检测一下。测量1.88伏这个压降就不正常了，正常就是我之前说的这种芯片直驱末式管的，必定有一次测量出来是有一个0.6~0.7伏左右的压降，这里我找了其他的电源板给大家测一下，看一下这个数值。1.87伏，我们再调换表笔。

可以看到有一个0.7伏左右的压降了，再换一块板给大家测一下1.6伏，反过来0.6伏左右是不是跟我说的一样，这种情况首先可以排除末管的问题，如果末石管有机穿的话，那这个数值肯定是会降低的，出现这种情况要么就是这个末石管跟电源芯片之间的回路有问题，要为是这个电源芯片自身问题，检测一下芯片跟莫丝管之间的驱动电路是没有问题的，那就可以直接判定是这个电源芯片坏了，带了一个新的电源芯片，已经更换上去了，我们再测一下压降，现在测量就正常了，有一个0.6伏左右的压降，反过来测量就是高于0.60.7伏。

接着插上电我们再试一下，可以看到现在输出的电源指示灯已经点亮了，测量输出也有12伏，接上负载测试一下也可以正常工作，就是这个电源芯片自身坏了，才导致没有输出，最后断电。看一下主力波电容，它是不能快速放电的，说明在没有交流供电的时候，芯片就会停正。
