收到一块led灯的驱动电源，这个电源总共驱动四组led灯，两个一组，也就是两组三色的led灯控制器，现在的故障是只能点亮一组灯，而且不能够进行调光的。这个小板就是负责调光的驱动芯片的型号是TP8563D。先测一下这四个电源芯片的内置开关管导通压降，第一个0.5，第二个0.5。第三个0.5。最后一个1.04组测量发现是不一样的，看了一下芯片内部结构图，它原来里面是有两个开关管串联的，所以正常测量出来应该就是1.0的导通压降，所以有三个电源芯片是明显坏掉了。

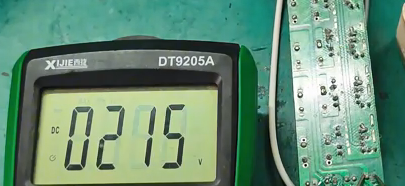

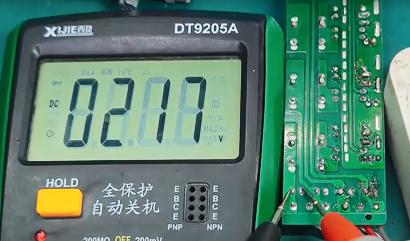

接下来我们上电测一下这四个电源的输出电压，第一组200多伏，第二组98，第三组没有电压。第4组也没有电压，接下来我们断电，然后再通电，看一下能不能切换，也就是调光，重新通电之后测一下第一组现在没有电压了，这一组是正常的，可以调光。第二组还是90多伏。第3组没有电压。第4组没有电压，那跟我们之前测量里面的开关管一样，有三个坏掉了，一个是好的，好的电源芯片对应的就是第一组，直接带了新的电源芯片过来，我们把它换上去，再试一下能不能正常工作，现在把这些芯片全部换好了，测量里面开关管的T2极管现在就变成了1.0的导通压降，就属于正常了，之前测量损坏的只有0.5的导通压降，也就是其中一个开关管击穿了，再次通上电测一下输出第一组200多伏。

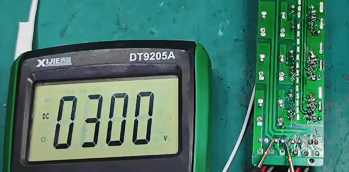

第二组300伏，这个就不对，正常四组输出电压应该是一致的，第三组也是300，第4组还是300，重启一下电源，看能不能正常调光测量第一组没有电压可以正常调光。第二组还是300。第三组300。第4组300还是一样，这三组是不能调光的，只有第一组是可以调光，我们测一下驱动小板的调光信号是否正常，现在是头一次上电，第一组3.3高电瓶。第二组3.3高电平，它这个就是高电平就是有输出，如果低电平的话就没有输出。重启之后，第一组高电平，第二组低电平。然后再重启一次。低一组低电瓶，第二组高电瓶，调光信号是没有问题的，那这个驱动小板就是正常的，问题还是出在电源上，检查了一下外围电路没有发现问题，怀疑是这个芯片自身问题，所以又去买了新的芯片。接下来我们再测试一下，首先是第一次通电正常，应该都是四组，都输出200多。

第一组200，第二组200有点正常了，第三组200。第4组还是200，接着断电重启，看能不能调光。第一组没输出了。第二组200。第3组没输出。第4组200正常了，我们再切换看一下能不能反过来。第一组有输出。第二组没有输出。第3组有输出。第4组没有输出，现在就可以正常调光了，之前就是买的电源芯片有问题，所以输出不正常。
