大家好，如何给锂电池组做均衡，首先必不可少的工具就是均衡板或者是均衡仪，它的作用就是将串联电池组，里面储存能量多的电池转移到能量储存低的电池中，也就是让整个电池组每串电池的电压一致，因为正常的电池组每串的容量是相同的，所以当电压相等的时候，就代表着每串电池储存的能量也就相等了。一般电池组做均衡都是在组装电池或者是维修电池的时候进行的，如果电池组没有做均衡，每串电池的压差比较大，就会导致电压比较高的电池先充满电，其他电池就不再接着充电了，放电的时候电压比较低的电池就先放完电，所以影响到整组电池的性能均衡，它分为被动均衡还有主动均衡，一般被动均衡的话都是集成在这个保护板上上面，是有放电电阻，在充电的时候给电压比较高的电池进行放电，但是放电电流很小，所以效果很差，一般用于容量比较小的电池，而容量大的电池一般都用主动均衡，在给电池做均衡的时候，我们需要选择合适的均衡板或者均衡仪，比如我手上这个使用于4串至13串三元锂电池或者磷酸铁锂都可以用的，最大均衡电流是5安，均衡电流是根据电池内阻自动适应的。

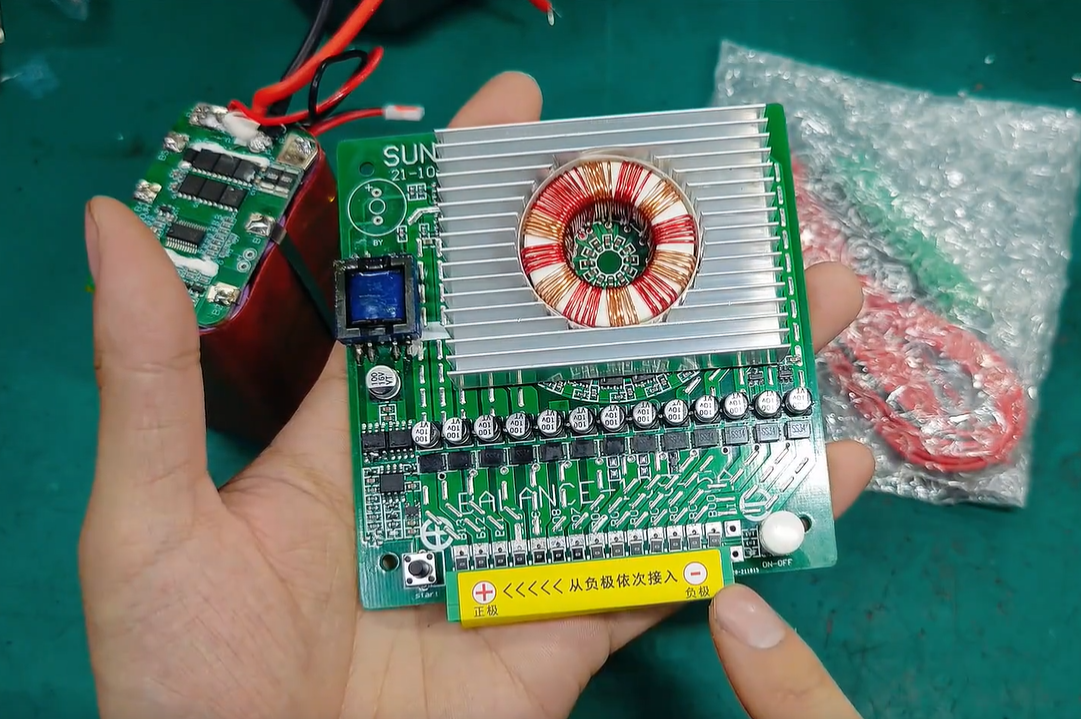

我们先测一下这个电池组在没有均衡之前，每串电池的电压，第一串是4.03伏，第二串3.95伏，第三串4.03，第四串3.68，第五串4.09，第六串4.01，这6串电池的压差相差比较大，正常的话应该不要超过0.1伏，压差越小越好。遇到压差比较大的电池就需要给它做一下均衡。接下来我们看一下这个主动均衡板是如何使用的，比如我手上这一块，这边的插口是用来连接电池的，这个是它的连接排线，不会接线的话，也可以参考它的接线示意图，在插座这边是有标注的，从负极依次接入，最右边是均衡板的负极，用来连接电池的总负极，b负，从电池组b负开始，b1、b2、b3、b4依次连接，在保护板上也有标注的这个接头就是电池组的b负总负极这一端我们接到这个均衡板的最右侧负极，从b副开始，b1就是第一串电池的正极，第二串电池的正极就用b2来表示，第三串是b3，第四串正极b4，第五串正极b5，第六串正极就是这个 b正，b正就是电池组的总正极，也就是说把这个保护板上面的b1、b2、b3、b4、b5、b正用导线依次从这个均衡板负极开始接过去，这个是连接线一端，我们接这个插头用来连接均衡板，连接线的数量是根据电池的串数决定的，k线必不可少，接电池B负数，如果总共4串电池就取4根红线，如果总共6串电池就取6根红线，这个连接插头它是带防呆接口的，也就是说如果你把插头接反了是插不进去的。

接好插头之后，连接线从最右侧开始接，这边是接负极，黑色线接好之后依次接b1、b2、b3、b4、b5、b6这些红色线，插头这边是用螺丝固定的，我们把线给它接上去，比如这里我修复的电池是6串的，那么需要接一条黑色负极线，还有6条红色正极线。电线的另外一端，我们用电烙铁依次焊接到保护板上，黑色负极线及保护板的b负，其余红色线从负极线开始，第一根接b1，第二根接b2依次类推。在焊接这些排线的时候，排线到均衡板的插头先不要接上，避免接错线导致均衡板损坏。

另外需要注意，如果是大容量的电池内阻比较小，所以均衡电流比较大，那电池组原来的采集排线一定要能够承受住均衡电流，如果采集排线太细就会烧掉，将均衡线连接上去之后，接下来我们测一下插头这边的电压是否正常，如果正常再接到均衡板上测量的时候，万用表选择直流电压档，黑表笔接黑色负极线负极就不要动。

红表笔我们依次从负极线开始测量红色线，正常测量出来的电压会依次递增，比如测量是4伏、8伏、12伏，这就是正常的。如果是4伏、12伏、8伏电压不是依次递增的，就说明你接错线了，确认接线没问题，我们再把它接到均衡板上，这时候均衡板上的电源指示灯就会点亮这个均衡板，它的供电也是直接由电池提供的。这边有一个白色自锁按钮，这个按钮按下去就导通了，这个均衡板就会持续均衡，直到电池的压差变成0.3伏。

左边这个黑色的轻触开关是用来强制均衡的均衡时间一小时，这个说明书上也有写的按钮，边上的LED灯是它的状态指示灯，这个电池组最低这一串的电压是3.68伏，接着我们打开开关开始均衡，这时候这串电池的电压就会开始慢慢上升，均衡板会自动将电池组电压比较高的那串电压能量转移到电压比较低的那串电池上。

在这个均衡的过程中你也可以给电池组进行充电，也就是边充电边均衡，最后只需要等待充满电，还有均衡板均衡完成就可以了。现在电池已经充满电，并且已经均衡好了，接下来我们测一下电池组的电压，测量电压的时候将这个均衡板关掉，再把插头拔下来。

三元锂电池的饱和电压是4.2伏，磷酸铁锂电池是3.65伏，第一串测量是4.19伏，第二串4.18伏，第三串4.19伏，第四串4.18伏，第五串4.19伏，最后一串也是4.19伏，现在这个电池组的压差只有0.01伏，这个电池组就均衡好了。
