电冰箱突然坏了，客户非常的着急，这台电冰箱客户说今天用着用着突然就没有电了，按显示屏上的操控按钮，这个屏幕也没有反应，把冰箱的门打开，冷藏室里面的照明灯也不亮，现在这个冰箱已经不能制冷了，里面还有不少的东西，要是坏掉了，损失就比较大了，所以客户也非常的着急。我们先检查一下它的电源插座，看是不是这边没有电导致的，用外表测量，插座是有232伏的交流电压，没有问题，那这种故障呢，就是电冰箱里面的电路板坏了，这个电路板有的是安装在冰箱的背面，背面如果没有看到检修口的话，那就是在冰箱的顶部，一般都是在这两个位置，在顶部可以看到这边有一个盖子，这里就是检修口，电路板就在这里面，我们把它的盖子螺丝拆掉。

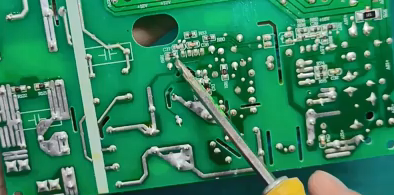

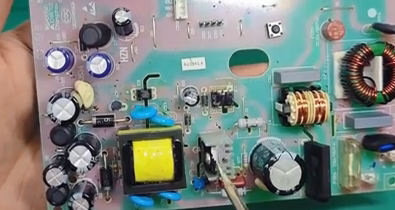

这一块就是冰箱的主板，里面包含了电源部分，这个板子的损坏原因一下就找到了，原来是里面进入了蟑螂，这个蟑螂刚好爬到了这个开关管上，导致这个开关管短路，开关管的电流检测电阻也烧了，这种一般都是大问题了，一般会烧电源芯片。电源部分维修起来其实也比较简单，就是这个开关管烧了，电流检测电阻烧了，电源芯片烧了，还有电源保险丝也坏掉了。板子的背面只烧了电流检测电路上面的一个小电阻，就是这个。像这些基础元件，开关管或者是电阻都是有备货的，但是这个电源芯片就没办法备货了，因为家用电器的电源芯片一个机器一个一样，每年都有新增加的，你根本备不过来的，如果去买配件可能需要等个两三天，客户肯定是等不了了，当天修不了的话，他就会找别的师傅，所以我们只能换别的方法进行维修。第一种方法就是外接一个电源适配器，一般家用电器它的主板供电大部分都是12伏。伏的，但是这一块电源它是输出两组电压的，一个12伏，一个16伏，所以外挂电源适配器的方法行不通。第二种方法就是我们可以直接给它改一个电源拈上去，一般家用电器的电源都是单端反切式的，我们换拈的话也需要换一个单端反切式电源专用的，这些拈的型号也是成千上万种，根据自己的需求进行选择。

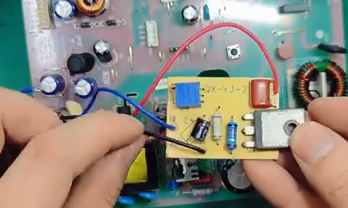

比如这个拈块它的功率比较大，而且只有三条线，连接比较方便，而右边这个拈块它的功率比较小，并且上面是5条线的，连接起来相对于来说麻烦一点。更换拈块的时候一定要注意，这个拈块它的带载能力要高于原电源的功率，否则这个拈块就带不动了。接下来我们用这个拈块来修复损坏的电源，这条黑色的线是接热地的，也就是接到300伏滤波电容的负极，红色的线是接圆机开关管的漏极，也就是这个开关管中间的引角，蓝色的线是反馈线，接圆机反馈光耦的视角。好，有的开关电源它是原边反馈的，不带这个反馈光网，遇到这种电源蓝色线就不用接，在拈块上有一个电位器，可以通过这个电位器来调节输出电压，这个模块它都是带有接线示意图的，也可以按照这个电路图进行接线。安装模块的时候，我们需要把原板上面损坏的元件全部给它拆掉，避免影响电路工作，现在把这些损坏的元件全部给它拆掉了。这条红色的线接开关管的漏极，也就是原机开关管中间这个焊盘，我们把这条线接到这个位置，黑色的线是接300伏滤波电容的负极，也就是热地这条线，我们可以把它接到原机电流检测电阻的焊盘上。

这个地方跟这个电容负极是在同一条同箔上的，翻过来看一下，可以看到它们是连在一起的。蓝色的是反馈线，接反馈光耦的视角，这里我们可以将光耦的视角单独拆出来，接这条蓝色的线，光耦的三角需要接热地，也就是光耦三角跟这个阻力波电容的负极需要连接在一起，如果不是的话，你用导线把它们连接上。蓝色线除了接光耦视角以外，我们也可以接原来电源芯片的反馈引角，比如这边是接这个位置芯片原来的反馈引角跟这个光耦的视角是通的，模块接上去之后，我们再把这个保险丝更换掉试一下，在输出端接上了led灯作为负载，我们接上电源试一下。可以看到led灯点亮了，然后我们再测一下它的输出电压正不正常，像这种反击式的电源，我们测量输出电压直接测它的整流二极管两端就可以了，这个二极管对于万用表来说，它是跟电容并联的，它中间是串了一个电感的，不过电感的阻值非常小，就可以忽略不计。

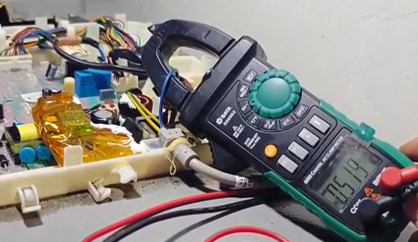

测量12伏现在有了，测量16伏也有了，现在这个电源就正常了。需要注意的是，测量二极管两端的电压只能对于半波整流的电源，如果是全部整流不能这样测量。模块上面的功率管，我们给它装上散热器，然后外面我们可以给它缠上高温胶带进行绝缘，现在将主板重新装回去了，接下来接上电源试一下。看一下显示屏。现在有反应了，已经点亮了，打开门，冷藏室的照明灯也亮了，在电源输入端，我们接上前线表，看一下电流，来判断压缩机会不会工作。等了5分钟保护时间过了之后，现在电流变成了0.5万，说明压缩机已经启动了，可以正常制冷，这台电冰箱就修好了。
